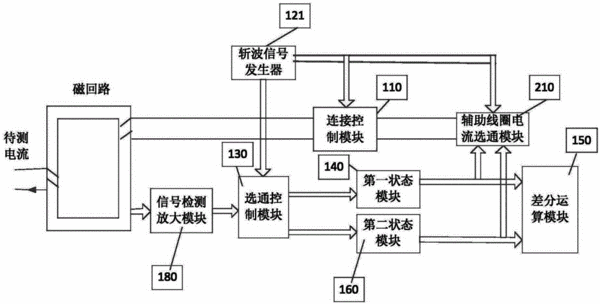

摘要：本實用新型提供了一種電流測量裝置，涉及電子電路領域。該裝置包括斬波信號發生器、連接控制模塊、輔助線圈電流選通模塊、信號檢測放大模塊、選通控制模塊、第一狀態模塊、第二狀態模塊和差分運算模塊，斬波信號發生器分別與選通控制模塊、連接控制模塊和輔助線圈電流選通模塊連接，輔助線圈電流選通模塊與連接控制模塊相連接，所述連接控制模塊通過輔助線圈與所述磁回路連接，所述選通控制模塊分別與所述信號檢測放大模塊、第一狀態模塊和第二狀態模塊相連接，第一狀態模塊和第二狀態模塊均與所述差分運算模塊連接，所述第一狀態模塊和第二狀態模塊均與所述輔助線圈電流選通模塊連接。該裝置能實現非接觸方式測量電流，并提高測量精度。
- 專利類型實用新型
- 申請人深圳市信瑞達電力設備有限公司;
- 發明人潘飛蹊;羅洪亮;
- 地址518100 廣東省深圳市寶安區石巖街道松白路中運泰科技工業廠房五棟8樓東側
- 申請號CN201520712931.4
- 申請時間2015年09月15日
- 申請公布號CN205193133U
- 申請公布時間2016年04月27日
- 分類號G01R19/00(2006.01)I;
