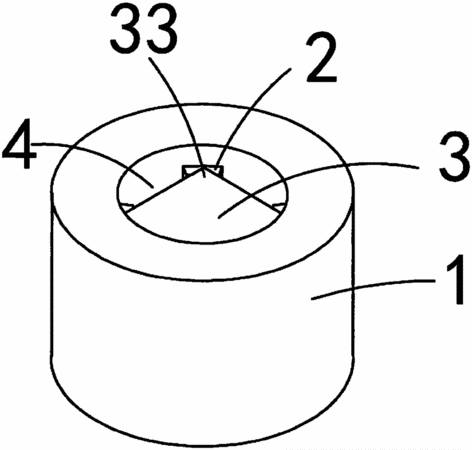

摘要：本實用新型公開一種自由空間隔離器，涉及光通信領域中的光學元器件領域。包括磁環及光學芯片，其特征在于，所述光學芯片設置在磁環內部，所述光學芯片的與磁環的中心軸線同向的側面上的至少一個轉角與磁環的內壁固定連接。所述光學芯片的轉角與磁環內壁具有間隙。所述光學芯片的四個轉角與磁環的內壁固定連接。所述轉角與磁環的內壁粘接固定。本實用新型與現有技術相比，其有益效果在于自由空間隔離器兩端處于連通狀態，解決密封裝配時高溫烘烤引起的空氣膨脹導致自由空間隔離器偏離原裝配位置的問題，提高了產品質量。
- 專利類型實用新型
- 申請人無限光通訊(深圳)有限公司;
- 發明人楊曉云;劉武峰;
- 地址518102 廣東省深圳市寶安六十七區留仙一路高新奇工業園五樓B,C區
- 申請號CN201520611355.4
- 申請時間2015年08月14日
- 申請公布號CN205027990U
- 申請公布時間2016年02月10日
- 分類號G02F1/09(2006.01)I;
