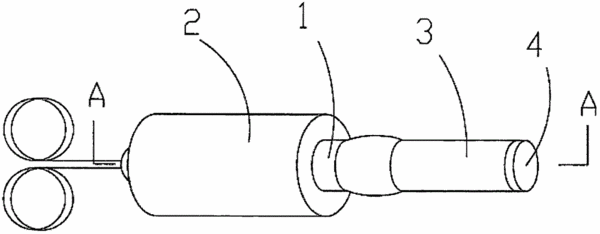

摘要:本實用新型公開一種波分復用器的反射端,屬于光纖通信技術領域。包括尾纖、玻璃管以及透鏡,所述尾纖設置在所述玻璃管的內部,所述尾纖的一端沿其軸向延伸露出在所述玻璃管的外部形成連接端,所述透鏡固定連接在所述尾纖的連接端的端面,所述透鏡的端面上鍍制有一層濾波膜;所述濾波膜的厚度為5~6μm;所述尾纖為雙光纖尾纖;所述尾纖與所述透鏡的連接面與所述尾纖的徑向平面之間的夾角為8度。本實用新型與現有技術相比,其有益效果在于通過在透鏡上鍍制濾波膜以達到分離和傳輸光波長信號的作用,簡化了操作步驟,生產效率提高了15%;由于不需要通過膠水粘貼濾波片,插入損耗較低,插入損耗減少了0.1dB。
- 專利類型實用新型
- 申請人無限光通訊(深圳)有限公司;
- 發明人鄭肖冰;楊曉云;劉武峰;
- 地址518101 廣東省深圳市寶安區六十七區留仙一路高新奇工業園五樓B,C區
- 申請號CN201620307248.7
- 申請時間2016年04月14日
- 申請公布號CN205594199U
- 申請公布時間2016年09月21日
- 分類號G02B6/32(2006.01)I;G02B6/293(2006.01)I;
