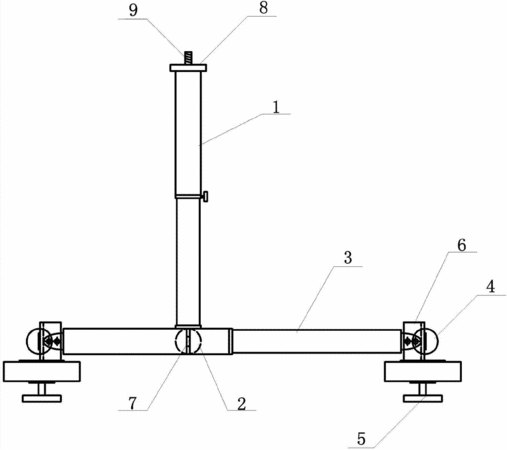

摘要：本實用新型公開了一種鋼結構殘余應力檢測DIC系統可調固定支架，該鋼結構殘余應力檢測DIC系統可調固定支架包括：豎向套筒、橫向滑軌、橫向套筒、縱向連接桿、強磁性粘接墊、L形連接板、托盤、連接螺絲。本實用新型是一種采用高度與寬度可調的、橫向可滑動的DIC系統固定支架。該支架結構簡單，可快捷地支放在普通鋼結構構件上，其高度可調范圍滿足DIC系統對視距的要求，寬度可調范圍與常用鋼結構構件的規格尺寸相對應，橫向可滑動范圍等于支架寬度。本實用新型的支架底座采用強磁性材料，將支架連同檢測設備一起吸附在結構構件上，方便了DIC系統在既有鋼結構殘余應力檢測中的應用。此外，本實用新型結構簡單、通用性強、固定方便快捷、易于拆裝攜帶。
- 專利類型實用新型
- 申請人南京工業大學;
- 發明人董軍;陳嵐樹;顏振亞;
- 地址211816 江蘇省南京市浦口區浦珠南路30號
- 申請號CN201320564684.9
- 申請時間2013年09月11日
- 申請公布號CN203443709U
- 申請公布時間2014年02月19日
- 分類號G01L1/00(2006.01)I;
