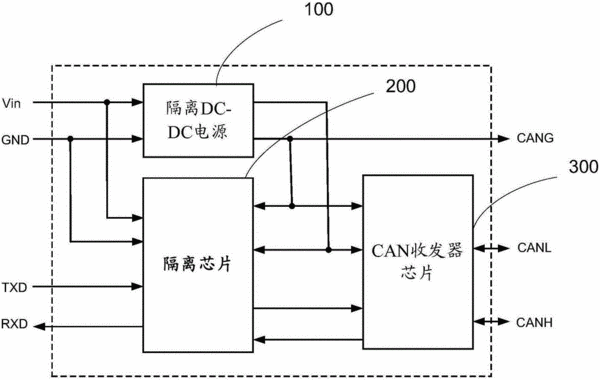

摘要：本申請公開了一種CAN收發模塊，其中，所述CAN收發模塊包括：隔離DC-DC電源、隔離芯片、CAN收發器芯片、封裝外殼和預設數量的引腳；其中，所述隔離DC-DC電源為所述隔離芯片和所述CAN收發器芯片提供驅動電壓；所述隔離芯片用于對其接收到的信號進行隔離；所述CAN收發器芯片，用于接收所述隔離芯片發送的隔離信號，并向外發送，并將接收到的第二外界信號發送給所述隔離芯片；所述封裝外殼用于將所述隔離DC-DC電源、隔離芯片、CAN收發器芯片封裝在一起；所述預設數量的引腳作為所述收發模塊的預留端。本申請公開的所述CAN收發模塊相較于現有技術具有穩定性和集成度高、體積小的優點。
- 專利類型實用新型
- 申請人廣州致遠電子股份有限公司;
- 發明人周立功;
- 地址510000 廣東省廣州市天河區高普路1035號第2層204房
- 申請號CN201520771448.3
- 申請時間2015年09月29日
- 申請公布號CN204948102U
- 申請公布時間2016年01月06日
- 分類號H04L12/40(2006.01)I;G06F13/38(2006.01)I;
