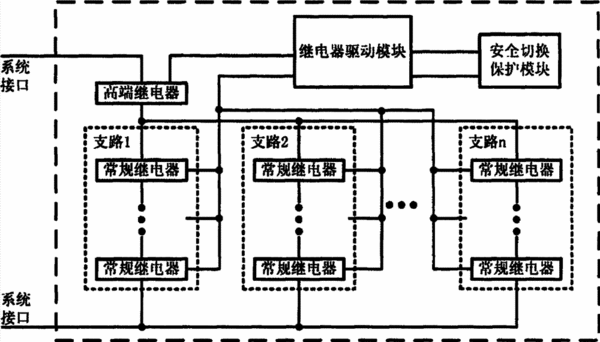

摘要：本實用新型公開了一種繼電器組切換控制電路，屬于改進繼電器操作的領域，電路結構包括一個高端繼電器、至少一個常規繼電器、至少一個繼電器驅動模塊、一個安全切換保護模塊。本實用新型改變了繼電器組的組成，將高端繼電器連接在干路中，常規繼電器連接在支路中，高端繼電器可以控制整個回路的通斷。同時改變了繼電器組的操作順序，使用安全切換保護模塊的硬件電路實現高端繼電器對常規繼電器動作的鎖定，保證高端繼電器閉合期間常規繼電器無法動作。本實用新型在保證系統的可靠性的基礎上，使常規繼電器在高壓信號測量中得到應用，有效降低了成本，同時避免了高壓測量時因為繼電器動作不一致而可能出現的異常情況。
- 專利類型實用新型
- 申請人廣州致遠電子股份有限公司;
- 發明人周立功;
- 地址510660 廣東省廣州市天河區高普路1035號第2層204房
- 申請號CN201220143017.9
- 申請時間2012年03月31日
- 申請公布號CN202712060U
- 申請公布時間2013年01月30日
- 分類號H01H47/00(2006.01)I;
