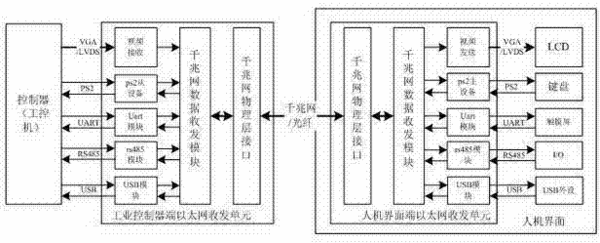

摘要：一種工業控制器與人機界面雙向數據傳輸系統，包括：工業控制器端以太網收發單元、人機界面端以太網收發單元和以太網線路；其中，工業控制器端以太網收發單元的第一以太網收發模塊連接以太網線路和所述第一分類數據接口，所述第一分類數據接口通過總線連接到工業控制器；所述人機界面端以太網收發單元的第二分類數據接口連接以太網線路和所述第二分類數據接口，所述第二分類數據接口通過總線連接到人機界面的輸入輸出外圍設備。本實用新型能夠延長工業控制器與人機界面之間的數據傳輸距離，提高抗干擾能力，降低成本，且具有連線少，實時性高，使用簡單、靈活等優點。
- 專利類型實用新型
- 申請人固高科技（深圳）有限公司;
- 發明人吳宏;劉超;夏禹;龔小云;呂恕;
- 地址518057 廣東省深圳市南山區高新技術產業園南區深港產學研基地大樓西座二樓W211室
- 申請號CN201220065860.X
- 申請時間2012年02月27日
- 申請公布號CN202535382U
- 申請公布時間2012年11月14日
- 分類號H04L12/40(2006.01)I;
