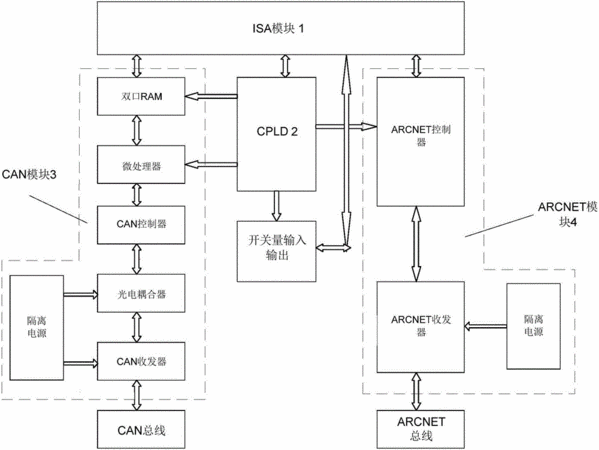

摘要：本實用新型公開了一種CAN與ARCNET雙網絡通信板，其特征在于，包括：ISA模塊(1)、CPLD(2)、CAN模塊(3)以及ARCNET模塊(4)；其中：ISA模塊(1)與CPLD(2)相連，且ISA模塊(1)與CPLD(2)均分別與CAN模塊(3)以及ARCNET模塊(4)相連；所述CAN模塊(3)與ARCNET模塊(4)均內置有一隔離電源。該方案通過單一板卡同時實現ISA?CAN協議轉換和ISA?ARCNET協議轉換，一塊板卡能同時實現兩種協議轉換，能同時接入兩種不同接口的外部設備，從而降低系統體積；此外，板卡內部使用一套電源，對外網絡輸出部分采用一套電源，外部的網絡干擾無法串入板卡內部，提高板卡的穩定性和抗干擾能力。
- 專利類型實用新型
- 申請人北京國正信安系統控制技術有限公司;
- 發明人徐美發;王紅如;張永剛;王剛;
- 地址100094 北京市海淀區永豐產業基地新材料創業大廈B座4層
- 申請號CN201620350447.6
- 申請時間2016年04月22日
- 申請公布號CN205647558U
- 申請公布時間2016年10月12日
- 分類號H04L12/40(2006.01)I;H04L29/06(2006.01)I;
