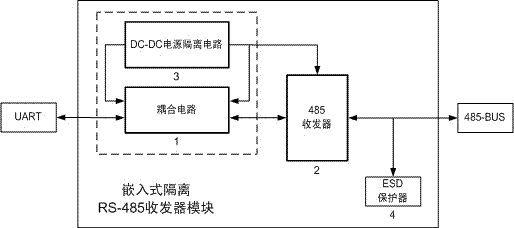

摘要：本實用新型是一種嵌入式隔離RS-485收發器模塊，涉及工業自動化數據通信領域。本實用新型公開了一種方便嵌入用戶設備且具有連接RS-485網絡實現隔離通信功能的模塊，包括耦合電路、485收發器、DC-DC電源隔離電路和ESD保護器，通過將上述組成部分集成在一個約2.5立方厘米大小的小型模塊中，實現帶電源及電氣隔離的RS-485電路功能。同時，該小型模塊也具有固定的引腳排列與連接定義，便于用戶使用，縮短了用戶產品設計周期，提高了RS-485網絡穩定性。本實用新型提供了一種既簡化設計又能夠提高穩定性的改良方案，相對于分立電路技術方案而言，本設計具有成本低、功耗低、穩定性好、防震、防潮以及體積小等優點。
- 專利類型實用新型
- 申請人廣州致遠電子股份有限公司;
- 發明人周立功;
- 地址510660 廣東省廣州市天河區高普路1035號第2層204房
- 申請號CN201220438486.3
- 申請時間2012年08月31日
- 申請公布號CN202841176U
- 申請公布時間2013年03月27日
- 分類號H04L12/40(2006.01)I;
