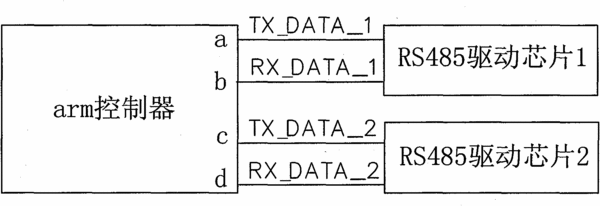

摘要:本實用新型公開了一種基于arm控制器的增加RS485總線結點電路,包括:arm控制器、第一RS485驅動芯片和第二RS485驅動芯片,所述arm控制器連接在RS485總線的主節點上,所述arm控制器的第一引腳(a)和第二引腳(b)與所述第一RS485驅動芯片相連,所述arm控制器的第三引腳(c)和第四引腳(d)與所述第二RS485驅動芯片相連。本實用新型在RS485的主節點上增加RS485驅動芯片,通過微處理器的專用UART模塊與普通引腳相互結合的使用,從而增加整個網絡的節點數。
- 專利類型實用新型
- 申請人康佳集團股份有限公司;
- 發明人龐鳳江;
- 地址518053 廣東省深圳市南山區華僑城深南大道9008號
- 申請號CN200920205832.1
- 申請時間2009年10月22日
- 申請公布號CN201629761U
- 申請公布時間2010年11月10日
- 分類號H04L12/40(2006.01)I;
