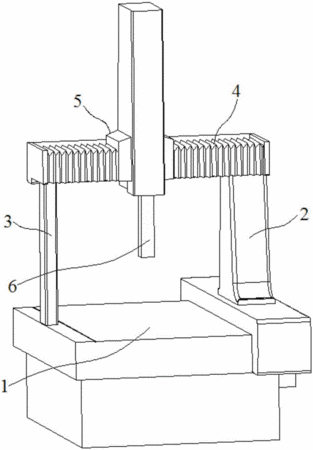

摘要:本實用新型公開一種絕對式高效三坐標測量裝置,包括:載物平臺、主動活動臂、從動活動臂、鋼帶絕對光柵尺、讀數頭和水平橋,所述主動活動臂、從動活動臂分別設置于載物平臺兩側;所述讀數頭包括殼體、封蓋、信號處理單元和光電傳感器,所述信號處理單元置在殼體內部,所述光電傳感器設置在信號處理單元下方,所述殼體底板上開有掃描窗口且與光電傳感器相對應;所述鋼帶絕對光柵尺安裝于水平橋上且其與沿x向方向平行設置,所述讀數頭設在X軸滑塊上,所述鋼帶絕對光柵尺與X軸滑塊運動方向平行。本實用新型有效消除往復測量誤差和機械配合誤差,能讓后續電子設備快速找到絕對參考點,有效提高工作效率。
- 專利類型實用新型
- 申請人蘇州怡信光電科技有限公司;
- 發明人陸慶年;陳易輝;
- 地址215151 江蘇省蘇州市新區楓橋工業園前橋路288號
- 申請號CN201520691524.X
- 申請時間2015年09月09日
- 申請公布號CN204881518U
- 申請公布時間2015年12月16日
- 分類號G01B11/00(2006.01)I;G01B11/03(2006.01)I;
