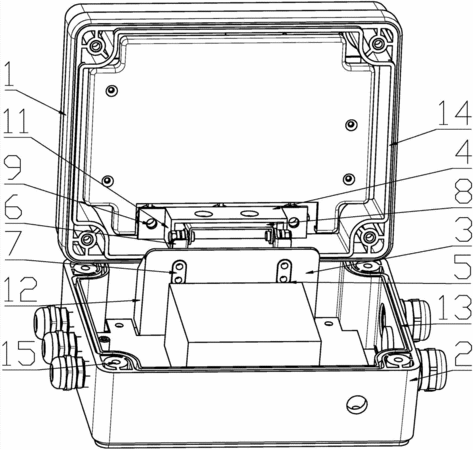

摘要：本實用新型涉及一種EVC300智能體積修正儀的翻轉結構。該修正儀的翻轉結構包括上蓋和主殼體，上蓋內設有電容觸摸按鍵和液晶顯示板，主殼體內設有防護蓋和線路板，主殼體的側面設有輸出接口，所述的主殼體的一側固設有第一支架，上蓋的同一側固設有第二支架，第一支架上開設有平行的兩個提拉槽，第一支架上連接有兩個支座，支座與提拉槽一一對應，兩個支座上設有滑塊，第二支架上連接有連接板，連接板通過鉸軸與兩個支座鉸接，鉸軸至上蓋的最近側面的距離不大于提拉槽的長度。有益效果是：上蓋與主殼體之間在柔性電接線的基礎之上，加設了剛性的連接結構，在受到外力牽扯下，電接線也不易損壞，便于EVC300智能體積修正儀的檢修及維護。
- 專利類型實用新型
- 申請人浙江蒼南儀表廠;
- 發明人林景殿;陳定思;胡乃鵬;林元文;
- 地址325800 浙江省溫州市蒼南縣靈溪工業示范園區
- 申請號CN201420023432.X
- 申請時間2014年01月15日
- 申請公布號CN203672462U
- 申請公布時間2014年06月25日
- 分類號G01F25/00(2006.01)I;
