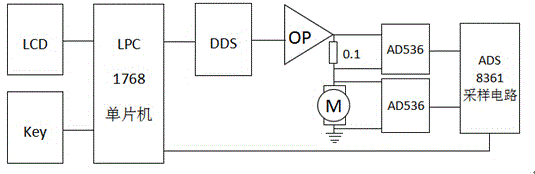

摘要：本實用新型公開了一種諧振頻率的測試電路，其包括單片機，DDS信號產生電路，功率放大器，第一整流電路，第二整流電路，采樣電路，LCD顯示器和鍵盤；所述單片機分別和DDS信號產生電路、采樣電路、LCD顯示器以及鍵盤連接，所述DDS信號產生電路的輸出端與功率放大器的輸入端連接，功率放大器的輸出端與相互串聯的采樣電阻和負載連接，所述采樣電阻的兩端連接第一整流電路，所述負載的兩端連接第二整流電路，所述第一整流電路和第二整流電路分別和采樣電路連接。本實用新型與傳統的相移測試方式相比，具有更高的測試準確度和穩定性，同時不需要附加任何輔助設備。
- 專利類型實用新型
- 申請人常州中策儀器有限公司;
- 發明人殷玉飛;丁揚;
- 地址213022 江蘇省常州市新北區華山路18號3號樓420室
- 申請號CN201520366897.X
- 申請時間2015年06月01日
- 申請公布號CN204631128U
- 申請公布時間2015年09月09日
- 分類號G01R23/02(2006.01)I;
