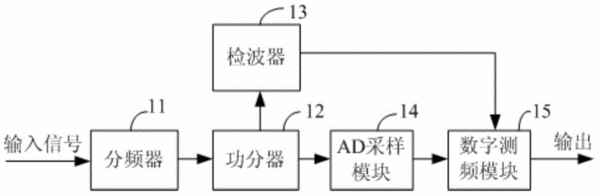

摘要：本實用新型公開了一種寬帶測頻電路，包括分頻器、功分器、檢波器、AD采樣模塊和數字測頻模塊，分頻器的輸入端接輸入信號，分頻器的輸出端與功分器的輸入端相連，功分器包括第一輸出端和第二輸出端，所述第一輸出端與檢波器的輸入端相連，所述第二輸出端與所述AD采樣模塊的輸入端相連；檢波器的輸出端與數字測頻模塊的第一輸入端相連，AD采樣模塊的輸出端與數字測頻模塊的第二輸入端相連，數字測頻模塊的輸出端作為寬帶測頻電路的輸出端用于輸出所述輸入信號的頻率。本實用新型能夠實現對寬帶高頻信號的高精度測量，且具有數字信號處理的功能和良好的可擴展性。
- 專利類型實用新型
- 申請人北京經緯恒潤科技有限公司;
- 發明人梁玉鋒;
- 地址100101 北京市朝陽區安翔北里11號B座8層北京經緯恒潤科技有限公司
- 申請號CN201420677514.6
- 申請時間2014年11月13日
- 申請公布號CN204177867U
- 申請公布時間2015年02月25日
- 分類號G01R23/02(2006.01)I;
