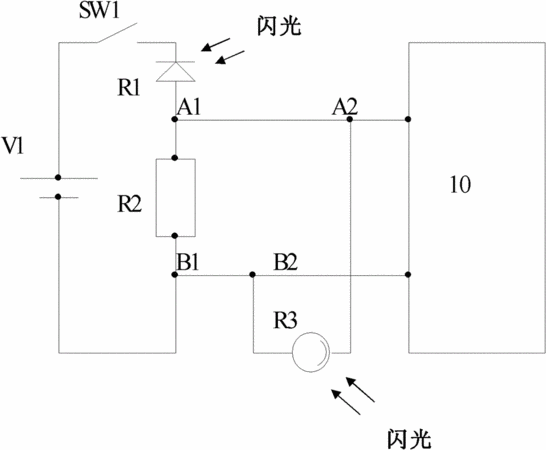

摘要：本發明屬于工裝測試領域，其公開一種閃光頻率測試電路，該測試電路包括電源，以及串聯連接的光敏二極管R1和電阻R2，該光敏二極管R1的陰極接電源的正極，該電阻R2的另一端接電源的負極；在電阻R2的兩端分別設有導線抽頭，兩個導線抽頭分別與一閃光頻率測試儀的正極和負極電連接。本發明提供一種簡易的閃光頻率的測試電路，能有效的解決不測試電路電壓，而直接測試閃光所帶來的不便捷和測試效率不高的問題；本發明的電路通過測試受閃光影響的元件的電流或電壓的變化，從而直接測試出閃光頻率，從而提高了測試的便捷性和測試的效率。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;趙永川;
- 地址518100 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201110074420.0
- 申請時間2011年03月25日
- 申請公布號CN102692561B
- 申請公布時間2016年05月18日
- 分類號G01R23/02(2006.01)I;
