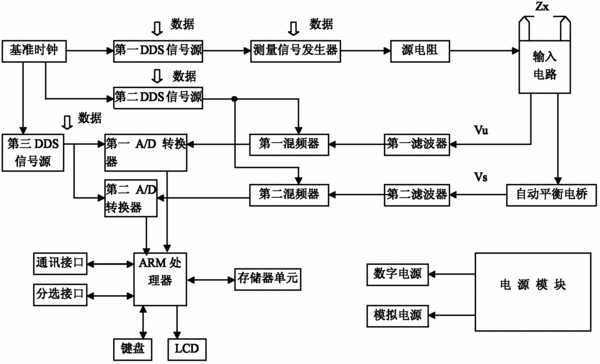

摘要：一種LCR測試儀，它包括基準時鐘、與基準時鐘相連的三個DDS信號源、測量信號發生器、源電阻、連接被測元件的輸入電路、自動平衡電橋、兩濾波器、兩混頻器、兩A/D轉換器和ARM處理器，測試信號通過源電阻去驅動被測元件，被測元件通過輸入電路與一組四端對結構相連，自動平衡電橋使Lp端始終虛地，形成兩路矢量電壓。被測的兩路矢量電壓經分別濾波、混頻后一起送入兩A/D轉換器，輸出至ARM，ARM處理器輸出對應電參數進行顯示或分選。本實用新型的LCR測試儀是頻率達到上MHz、信號電平步進達到1mV的LCR測試儀，有助于了解元器件在實際工作條件下的真實性能，提高產品的性能與可靠性。
- 專利類型實用新型
- 申請人常州中策儀器有限公司;
- 發明人沈小鋒;丁楊;
- 地址213022 江蘇省常州市華山路18號，三晶科技園3號樓420室
- 申請號CN201120494306.9
- 申請時間2011年12月02日
- 申請公布號CN202330600U
- 申請公布時間2012年07月11日
- 分類號G01R31/00(2006.01)I;G01R27/28(2006.01)I;G01R27/08(2006.01)I;G01R19/25(2006.01)I;
