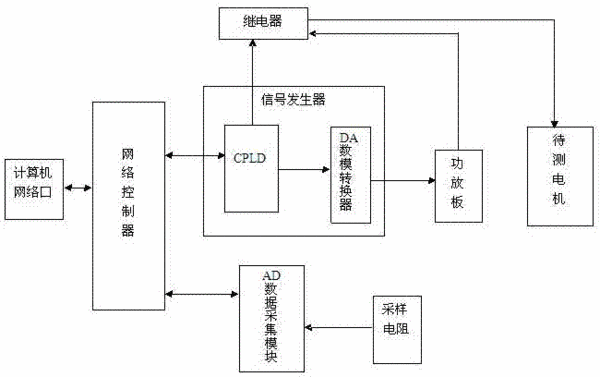

摘要：一種PWM驅動老化測量儀，它包括：計算機和測試箱，所述的測試箱包括至少一塊板卡，每塊板卡包括網絡控制器、信號發生器、AD數據采集模塊、功放板以及與板卡串接的采樣電阻，所述的采樣電阻與待測電機相連，AD數據采集模塊的輸入端作為測試箱的輸入端與采樣電阻相連，采集待測電機電壓信號，AD數據采集模塊的輸出端與網絡控制器的對應輸入端相連，網絡控制器的輸出端與信號發生器的輸入端相連，信號發生器的驅動信號輸出端與功放板的輸入端相連，控制信號輸出端與繼電器相連，控制繼電器的通斷，功放板的輸出端經繼電器與待測電機相連，驅動電機轉動。
- 專利類型實用新型
- 申請人常州中策儀器有限公司;
- 發明人殷玉飛;丁楊;
- 地址213022 江蘇省常州市華山路18號三晶科技園3號樓420室
- 申請號CN201220179625.5
- 申請時間2012年04月25日
- 申請公布號CN202548140U
- 申請公布時間2012年11月21日
- 分類號G01P3/481(2006.01)I;
