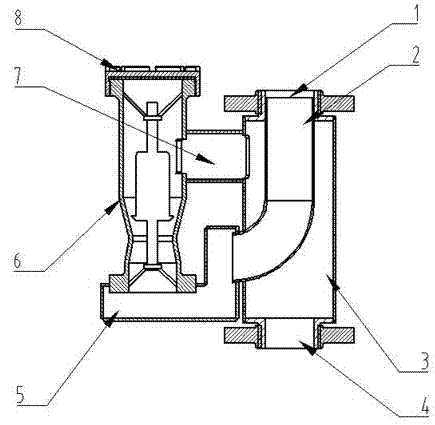

摘要:本實用新型涉及一種介質自上向下流動的轉子流量計,轉子流量計的測量管豎直放置,流體介質從流道結構回流管的入口進入流量計的進流管的入口,經過進流管進入位于測量管底部的進流盒之后,介質從測量管下口流入測量管,并從測量管上方側面的孔進入回流盒,再經回流管后,從下方的出口流出流量計。測量管上方側面的接回流盒開孔需高于測量管錐形部分。增加流道結構,介質可從上進入,使用方便,測試時不需其他輔助設備。
- 專利類型實用新型
- 申請人上海自動化儀表有限公司;
- 發明人黃寅;許浩峰;高正明;
- 地址200072 上海市閘北區廣中西路191號7號
- 申請號CN201420868398.6
- 申請時間2014年12月31日
- 申請公布號CN204479113U
- 申請公布時間2015年07月15日
- 分類號G01F1/52(2006.01)I;
