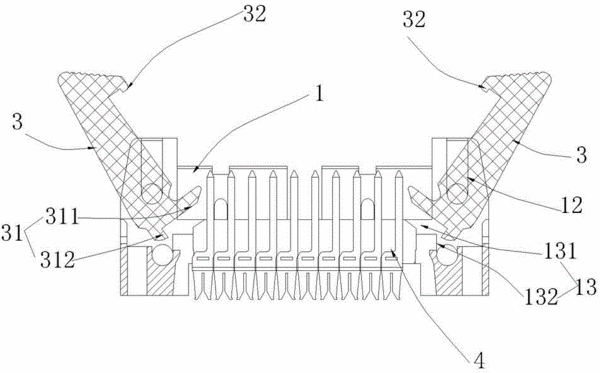

摘要：本實用新型公開了一種用于通信電子設備中的壓排牛角型精密連接器，該連接器包括塑膠主體、塑膠中蓋、兩個耳扣和多排端子，塑膠中蓋固定在塑膠主體的底端內，塑膠主體內設有多排容納端子的端子孔，每個端子的導電端分別壓接在對應的端子孔內，且每個端子的信號端延伸出端子孔的底端且置于塑膠中蓋的正上方；塑膠主體的內部兩側上均設有旋轉桿，每個耳扣上均設有與旋轉桿相適配的旋轉孔，塑膠主體內兩側上均設有限位構件，每個耳扣的底端上均設有與限位構件相適配抵持的抵持構件；兩個耳扣與塑膠主體垂直時三者之間形成母座安裝空間。本實用新型耳扣在對應的旋轉桿上進行旋轉，且通過旋轉到一定位置上即可將母座彈出，方便了操作。
- 專利類型實用新型
- 申請人深圳市錦凌電子有限公司;
- 發明人王堅波;裘祖軍;易裕生;歐陽輝;王志鋼;
- 地址518000 廣東省深圳市寶安區西鄉九圍洲石路旁三(1)廠房EF棟及宿舍E棟四樓
- 申請號CN201520036055.8
- 申請時間2015年01月20日
- 申請公布號CN204424549U
- 申請公布時間2015年06月24日
- 分類號H01R13/502(2006.01)I;H01R13/633(2006.01)I;H01R13/639(2006.01)I;
