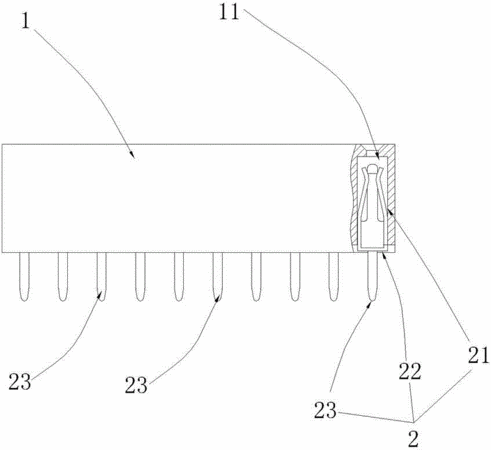

摘要：本實用新型公開了一種排母滿底型通信連接器，該連接器包括塑膠主體和多個端子，塑膠主體上均勻開設有兩排頂端密封底端開口的塑膠槽，每個端子均包括由上至下依次設置的插接部、阻擋部和引腳部；每個阻擋部固定連接在對應塑膠槽的開口端且形成遮擋封閉塑膠槽的阻擋結構，每個塑膠槽與對應的阻擋部之間圍合成止錫流入的密封腔，每個插接部插接在對應的密封腔內；每個插接部的兩側邊均設有端子插接后抵持在塑膠槽內壁的接觸臂，且每個接觸臂上均延伸有向內彎折且可加強端子強度的內折板。本實用新型塑膠槽與端子之間形成滿底型結構，在PCB板焊錫時可阻止錫流入塑膠槽內，進而確保信號傳輸的穩定準確性。
- 專利類型實用新型
- 申請人深圳市錦凌電子有限公司;
- 發明人王堅波;裘祖軍;易裕生;歐陽輝;王志鋼;
- 地址518000 廣東省深圳市寶安區西鄉九圍洲石路旁三(1)廠房EF棟及宿舍E棟四樓
- 申請號CN201520036101.4
- 申請時間2015年01月20日
- 申請公布號CN204391322U
- 申請公布時間2015年06月10日
- 分類號H01R13/02(2006.01)I;H01R13/46(2006.01)I;
