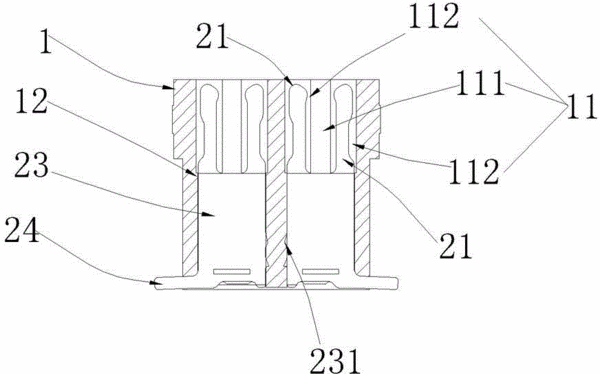

摘要：本實用新型公開了一種雙槽型通信電子精密連接器，該連接器包括塑膠主體和多數端子，塑膠主體上設有多排用于插接端子的塑膠槽，且每個塑膠槽均由縱向分布的第一外插槽和第二外插槽構成，每個第一外插槽通過設置在中心位置上的分隔板分隔后在其兩邊均成型有一個收容內槽；每個端子的底端均向下延伸有兩個插接臂，兩個插接臂之間形成有預留間隙，每個端子插接在對應的塑膠槽內后，每個插接臂收容在對應的收容內槽內，且分隔板收容于預留間隙內。本實用新型將塑膠槽設計成雙槽型結構，增加了端子與塑膠主體的接觸面積，保證了連接結構的穩定牢固，不僅使得端子能夠加倍的抵擋不當外力的損壞，而且使與公座接觸性能更穩定。
- 專利類型實用新型
- 申請人深圳市錦凌電子有限公司;
- 發明人王堅波;裘祖軍;易裕生;歐陽輝;王志鋼;
- 地址518000 廣東省深圳市寶安區西鄉九圍洲石路旁三(1)廠房EF棟及宿舍E棟四樓
- 申請號CN201520036107.1
- 申請時間2015年01月20日
- 申請公布號CN204391336U
- 申請公布時間2015年06月10日
- 分類號H01R13/40(2006.01)I;H01R13/02(2006.01)I;H01R13/46(2006.01)I;
