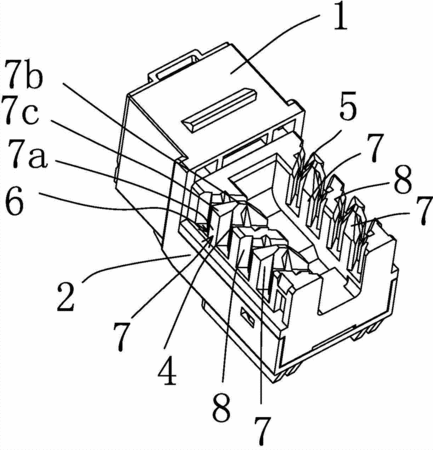

摘要:本發明屬于通訊配件技術領域,提供了一種RJ45模塊的打線基座,包括模塊主體、基座體以及壓線體,基座體位于模塊主體的后端部,壓線體壓在基座體上,基座體的兩側邊上由上而下開設有均勻排布多個斜槽,斜槽內安裝有簧片,相鄰兩個斜槽之間設置有線纜扭開滑入結構。本發明的優點在于通過尖端塊形成的線纜扭開滑入結構可以在打線時方便對絞對在一起的線纜進行分開,這樣不僅打線裝入斜槽方便快速,而且也不會對纜線安裝后的角距產生了破壞,簧片與線的防拉作用面積比現有垂直的那種更大,因此電線防脫性更好,采用斜角角度,四對數據線分線時會形成一個扇形,因此安裝時分線更容易。
- 專利類型發明專利
- 申請人浙江一舟電子科技股份有限公司;
- 發明人樊金波;孫鳳軍;許建華;李斌;林愛軍;
- 地址315191 浙江省寧波市鄞州區姜山鎮科技園區環鎮北路31號
- 申請號CN201410431581.4
- 申請時間2014年08月28日
- 申請公布號CN104300277A
- 申請公布時間2015年01月21日
- 分類號H01R13/502(2006.01)I;H01R4/24(2006.01)I;
