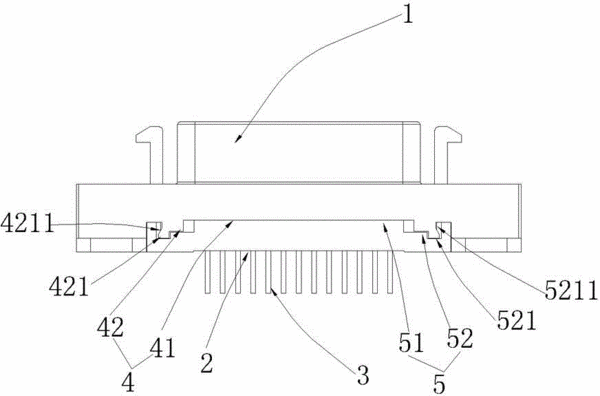

摘要:本實用新型公開了一種鋅合金式光纖連接器,該連接器包括鋅合金外殼、塑膠主體和多個端子,鋅合金外殼的底端內嵌有一與塑膠主體相適配的卡固槽,卡固槽的槽底上均設有第一凹凸結構,塑膠主體的頂端上均設有與第一凹凸結構相緊密貼合的第二凹凸結構,塑膠主體通過第一凹凸結構與第二凹凸結構的配合固定在鋅合金外殼內;塑膠主體上設有多排用于插接端子的塑膠槽,多個端子插接在對應的塑膠槽內且延伸出塑膠主體的底端;每個端子的中部兩側邊上均縱向設置有多個首尾依次相連的限位凸塊,每個對應的塑膠槽的兩側內壁上均內嵌有與限位凸塊相適配的限位凹槽。本實用新型提高了整個連接器的抗電磁干擾能力,從而提高了信號傳輸能力。
- 專利類型實用新型
- 申請人深圳市錦凌電子有限公司;
- 發明人王堅波;裘祖軍;易裕生;歐陽輝;王志鋼;
- 地址518000 廣東省深圳市寶安區西鄉九圍洲石路旁三(1)廠房EF棟及宿舍E棟四樓
- 申請號CN201520036115.6
- 申請時間2015年01月20日
- 申請公布號CN204389737U
- 申請公布時間2015年06月10日
- 分類號G02B6/38(2006.01)I;
