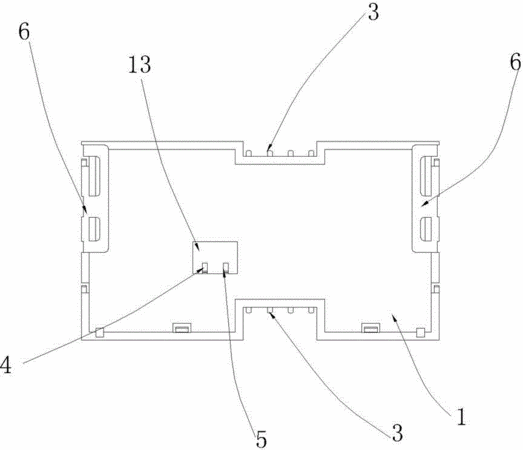

摘要：本實用新型公開了一種帶接地片芯片大卡座光通信連接器，該連接器包括塑膠上蓋、塑膠下蓋、PCB板和多個導電端子，多個導電端子均分為兩排后插接在塑膠下蓋內，塑膠下蓋上內開有一插片通槽，靜片與動片固定連接后插入該插片通槽內且在其內上下移動；塑膠上蓋固定貼合在塑膠下蓋安裝導電端子的一面上，PCB板夾持在塑膠上蓋與塑膠下蓋之間且與導電端子電連接，PCB板的兩邊均焊接有接地片，PCB板安裝后兩個接地片之間沿著塑膠上蓋的中心方向彎折，且折彎后的兩個接地片與PCB板之間形成用于固定塑膠上蓋的夾持空間。本實用新型在PCB板兩邊焊接接地片，加強了塑膠上下蓋與PCB板貼板的穩定性。
- 專利類型實用新型
- 申請人深圳市錦凌電子有限公司;
- 發明人王堅波;裘祖軍;易裕生;歐陽輝;王志鋼;
- 地址518000 廣東省深圳市寶安區西鄉九圍洲石路旁三(1)廠房EF棟及宿舍E棟四樓
- 申請號CN201520036057.7
- 申請時間2015年01月20日
- 申請公布號CN204391420U
- 申請公布時間2015年06月10日
- 分類號H01R13/66(2006.01)I;H01R13/648(2006.01)I;H01R12/71(2011.01)I;
