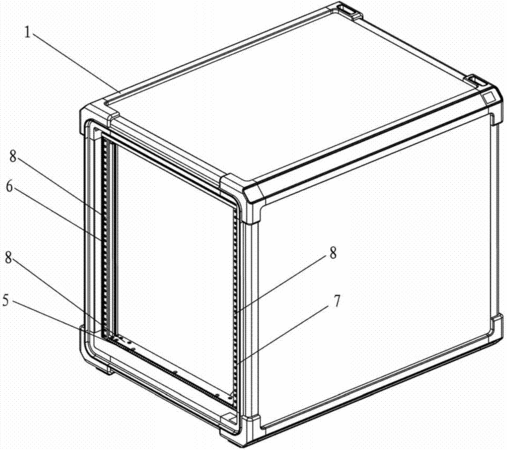

摘要:本發明提供一種磁屏蔽機箱/柜的開門屏蔽裝置,包括柜體以及設置在柜體內的設備安裝框架,柜體與設備安裝框架連接設置成一個密閉的等電位體,還包括設置在設備安裝框架與柜體內表面之間的導電布以及設置在設備安裝框架的安裝法蘭面上的屏蔽簧片組件;屏蔽簧片組件包括上屏蔽簧片、下屏蔽簧片、左屏蔽簧片、右屏蔽簧片;上屏蔽簧片設置在設備安裝框架上框架的安裝法蘭面上;下屏蔽簧片設置在設備安裝框架下框架的安裝法蘭面上;左、右屏蔽簧片分別設置在設備安裝框架兩側框架的安裝法蘭面上。本發明結構簡單,可在普通金屬機柜上直接改造,能起到良好的電磁屏蔽效能,同時不影響上架設備的操作,對機箱/柜和設備的使用性能和散熱效果無影響。
- 專利類型發明專利
- 申請人陜西海泰電子有限責任公司;
- 發明人郭恩全;李成;張鑫;
- 地址710075 陜西省西安市團結南路35號航??萍紙@
- 申請號CN201310386166.7
- 申請時間2013年08月29日
- 申請公布號CN103442545A
- 申請公布時間2013年12月11日
- 分類號H05K9/00(2006.01)I;H05K5/04(2006.01)I;
