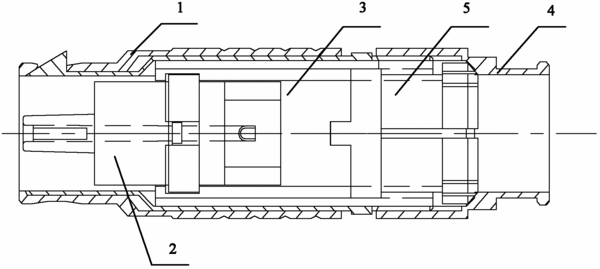

摘要:本申請公開了一種電連接器,包括插頭和插座,所述插頭包括:插頭外殼、插頭芯、絕緣墊、尾座,以及線夾,其中:所述插頭芯和絕緣墊設置在插頭外殼內部,所述絕緣墊包覆在所述插頭芯外,線夾設置在尾座內部,尾座與插頭外殼相配合,用于壓緊插頭外殼內部的各組件;插頭芯設置有插頭絕緣主體、母插針,以及包覆在母插針外的絕緣層。插座包括插座外殼、插座絕緣主體及公插針,公插針與母插針相匹配。母插針凸出設置在插頭絕緣主體端面之外,公插針整體處于插座絕緣主體內部,這樣公母插針配合后,完全處在插座絕緣主體內部,增大了公母插針到外殼之間的表面絕緣距離,從而增強了電連接器的抗浪涌沖擊能力,進而提高了電連接器的絕緣強度。
- 專利類型實用新型
- 申請人四川泰克電器有限公司;西華大學;
- 發明人侯祥玉;方春恩;
- 地址611741 四川省成都市郫縣三道堰鎮秦家廟村
- 申請號CN201120194670.3
- 申請時間2011年06月10日
- 申請公布號CN202183483U
- 申請公布時間2012年04月04日
- 分類號H01R13/40(2006.01)I;H01R13/46(2006.01)I;H01R13/502(2006.01)I;H01R24/00(2011.01)I;
