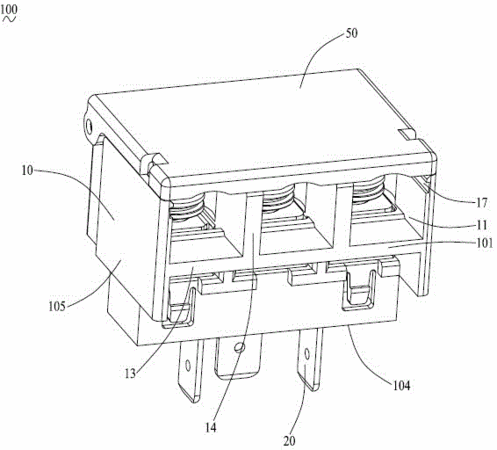

摘要:本實用新型提供了一種安裝于電路板上的電連接器。所述電連接器包括絕緣本體及收容于所述絕緣本體內的若干導電端子、限位件和緊固件。所述絕緣本體設有第一收容槽、與所述第一收容槽上下間隔設置的第二收容槽以及貫通所述第一收容槽與所述第二收容槽的第一限位部和第二限位部。所述導電端子收容于所述第一限位部內。所述限位件收容于所述第二限位部內。所述緊固件收容于所述第二收容槽內,且對應設置于所述限位件的下方。所述緊固件的至少一側邊開設有供所述導電端子穿過的凹槽。
- 專利類型實用新型
- 申請人中達電通股份有限公司;凡甲電子(蘇州)有限公司;凡甲科技股份有限公司;
- 發明人王飛;金剛;戴宏騏;洪永熾;鄭杰友;
- 地址201209 上海市浦東新區民夏路238號
- 申請號CN201320365503.X
- 申請時間2013年06月25日
- 申請公布號CN203423294U
- 申請公布時間2014年02月05日
- 分類號H01R13/40(2006.01)I;
