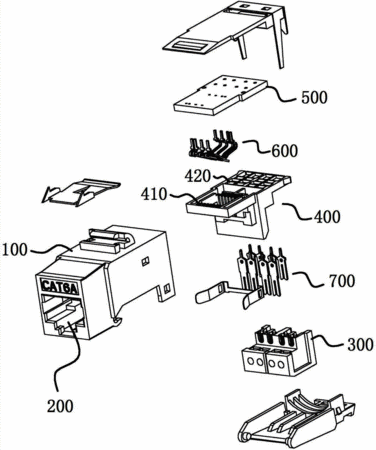

摘要：本實用新型公開一種超高速通信用抗串擾接口電路，其包括與RJ45插頭電連接的多個針片，與輸出線纜電連接的多個IDC端子以及將針片與IDC端子電連接的印刷電路板，所述多個針片、多個IDC端子以及印刷線路板之間形成由多條傳輸支線構成的傳輸線路；所述多個針片使得所述傳輸線路中除第一條和最后一條傳輸支線與相鄰的傳輸支線未設置針片補償電容外，其他相鄰傳輸支線間均設置有針片補償電容。本實用新型通過特殊的針片空間位置布局以及印刷電路板的特殊走線布局，使得線路間產生電容，用這些電容平衡來自RJ45插頭插口和IDC打線座的八個線路的信號干擾，從而達到在500MHz的高頻傳輸信號的目的。本實用新型還公開一種包含上述接口電路的插座。
- 專利類型實用新型
- 申請人浙江一舟電子科技股份有限公司;
- 發明人樊金波;孫鳳軍;許建華;王波;鄭方兵;李斌;林愛軍;
- 地址315191 浙江省寧波市鄞州區姜山鎮科技園區環鎮北路31號
- 申請號CN201320484181.0
- 申請時間2013年08月09日
- 申請公布號CN203339349U
- 申請公布時間2013年12月11日
- 分類號H01R13/02(2006.01)I;H01R13/66(2006.01)I;H01R13/719(2011.01)I;
