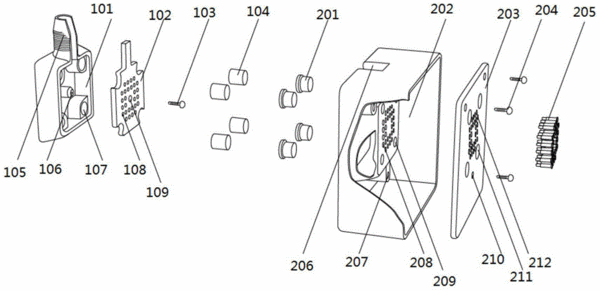

摘要：本實用新型涉及一種傳感器和執行器的接口板，包括第一外殼、第一電路板和四個圓柱形磁鐵；一種處理器接口板，包括與傳感器和執行器的接口板相適配的第二外殼、第二電路板、多個導電彈簧頂針和四個臺階磁鐵；以及一種磁性接口裝置，包括相互適配的傳感器和執行器的接口板和處理器接口板。本實用新型在硬件層面上可以兼容各種工作電壓在3.3V～5V的多種傳感器和執行器；支持GPIO/UART/I2C/SPI數據總線接口；將導電彈簧頂針放置在處理器接口板上有助于顯著降低物理接口的整體成本；同時也有利于對導電彈簧頂針的保護；本物理接口的耐用性遠高于其他類型的接口方式。
- 專利類型實用新型
- 申請人北京四維拓智教育科技有限公司;
- 發明人沈俊;羅堃;張黎力;
- 地址100084 北京市海淀區清華園內清華大學學研綜合樓九層B901-006
- 申請號CN201420489391.3
- 申請時間2014年08月27日
- 申請公布號CN204205103U
- 申請公布時間2015年03月11日
- 分類號H01R13/02(2006.01)I;H01R13/24(2006.01)I;H01R13/66(2006.01)I;H01R13/639(2006.01)I;H01R13/64(2006.01)I;H01R13/631(2006.01)I;H01R24/00(2011.01)I;
