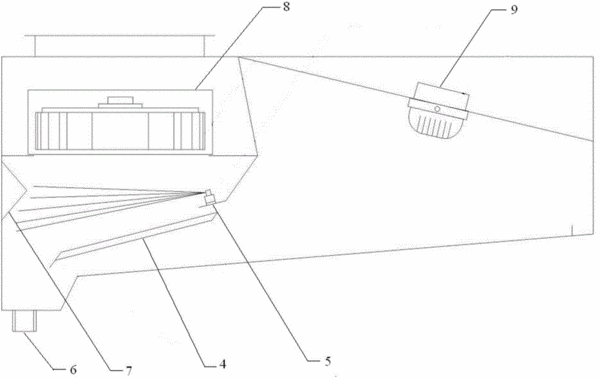

摘要：本實用新型公開了一種重油型排煙罩。它包括若干個導油板；導油板包括平行且間隔排列的若干弧形導油槽和若干弧形集油槽，導油槽開口與集油槽開口相對設置；導油槽位于遠離地面位置，集油槽位于近地面位置；相鄰設置兩個導油槽相鄰側壁延伸至同一集油槽內，且與導油槽底部之間設有間距，相鄰側壁之間設有間距；導油槽和集油槽的側壁之間設有間距；導油板沿導油槽和集油槽延伸方向傾斜；導油板沿導油槽和集油槽延伸方向的近地端為油污出口端；導油板油污出口端下部設有一傾斜狀托水板；托水板上部設有至少一個噴頭，噴頭與進水管相連通；托水板的下部設有油污收集口，油污收集口與一油污導管相連通。適用于重油煙的區域，對油煙的凈化率高，排氣效果好。
- 專利類型實用新型
- 申請人北京東邦御廚廚房設備有限公司;
- 發明人張誼欣;陳世國;曾新;岳大剛;張晨;任芳;李懷民;劉天宇;
- 地址100022 北京市朝陽區東三環中路39號建外SOHO18號樓2305
- 申請號CN201420681359.5
- 申請時間2014年11月12日
- 申請公布號CN204285560U
- 申請公布時間2015年04月22日
- 分類號F24C15/20(2006.01)I;
