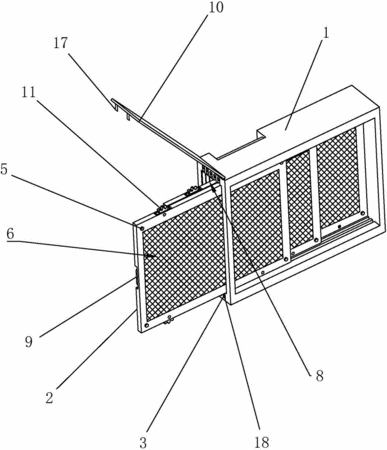

摘要:本實用新型公開了一種節能型機械模塊式油煙凈化器及排油煙罩,解決了現有技術中凈化箱體內排風效果和效率較差的問題,其技術方案要點是一種節能型機械模塊式油煙凈化器,包括箱體,所述箱體內排列分布有多個插槽,每一所述插槽上插接有過濾吸附網,每一所述過濾吸附網的上端面設置有定位凸起,每一所述過濾吸附網的下端面設置有與相鄰過濾吸附網上定位凸起凹凸配合的定位凹槽,定位凸起與定位凹槽凹凸配合,使兩個過濾吸附網上的排風孔是一一對應的,保證了箱體具有較好的排風效果,并且,同等排煙量下,采用本技術方案可以減少排風機所連接的電機的額定功率,以達到節能的目的。
- 專利類型實用新型
- 申請人北京市泰坦不銹鋼廚具有限責任公司;
- 發明人侯群華;
- 地址100141 北京市石景山區六道口鐵路南
- 申請號CN201620644320.5
- 申請時間2016年06月24日
- 申請公布號CN205690482U
- 申請公布時間2016年11月16日
- 分類號F24C15/20(2006.01)I;B01D46/12(2006.01)I;B01D46/00(2006.01)I;
