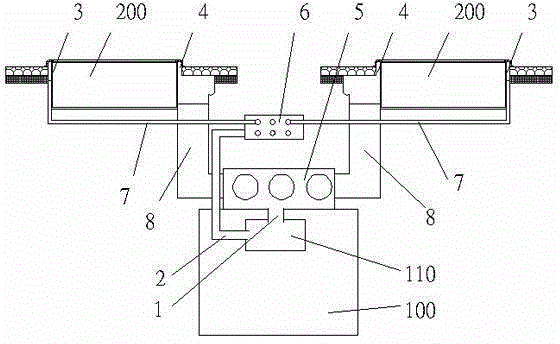

摘要:本發明公開了一種火鍋吸油煙凈化裝置,包括凈化室(100)和至少兩個鍋體(200);所述凈化室(100)上設置有吸風口(1)和吹風口(2);所述吸風口(1)和吹風口(2)與置于所述凈化室(100)內的風機(110)連接;各所述鍋體(200)外側設置有吹風道(3)和吸風道(4);所述吸風口(1)處連接有吸風接頭(5);所述吹風口(2)處連接有吹風接頭(6);各所述吹風道(3)通過吹風管(7)與所述吹風接頭(6)連接;各所述吸風道(4)通過吸風管(8)與所述吸風接頭(6)連接。本發明可使不同的鍋體共用一個凈化室,從而節約了安裝空間,并且可采用一個電機和風機完成多個鍋體的吹風和吸風,在滿足基本相同的功能前提下,更節能環保。
- 專利類型發明專利
- 申請人重慶寶法無煙寶電器有限公司;
- 發明人徐中法;
- 地址400020 重慶市江北區渝北三村30號28-8
- 申請號CN201210118499.7
- 申請時間2012年04月20日
- 申請公布號CN102607086A
- 申請公布時間2012年07月25日
- 分類號F24C15/20(2006.01)I;
