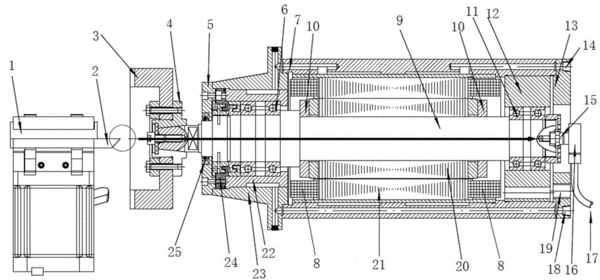

摘要：本實用新型涉及一種用于PCD/CBN刀具的磨削裝置,包括刀架、砂輪、砂輪固定裝置以及音頻傳感器，所述砂輪通過法蘭盤固定在所述砂輪固定裝置的左端，被磨削的刀具設置在刀架上，所述刀架設置在所述砂輪固定裝置的左側且與所述砂輪相對應，所述砂輪固定裝置包括主軸、同步永磁轉子、同步定子繞組、主軸前端蓋以及主軸后端蓋，所述同步永磁轉子套設在所述主軸上，所述同步定子繞組套設在所述同步永磁轉子上，所述主軸前端蓋設置在所述主軸的左端,還包括傳感器信號放大器，所述音頻傳感器通過所述傳感器信號放大器與外部的數控系統相連接。本實用新型的有益效果在于，提供一種的安全可靠、磨削精度高且效率高以及使用壽命長的用于PCD/CBN刀具的磨削裝置。
- 專利類型實用新型
- 申請人北京德銘納精密機械有限公司;
- 發明人王志晟;黃廣智;潘偉光;舒智勇;
- 地址100085 北京市海淀區上地十街一號輝煌國際中心1-1202
- 申請號CN201520276782.1
- 申請時間2015年04月30日
- 申請公布號CN204976204U
- 申請公布時間2016年01月20日
- 分類號B24B3/00(2006.01)I;B24B49/00(2012.01)I;
