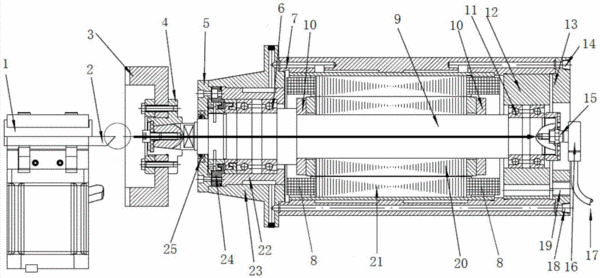

摘要：本發明涉及一種用于PCD/CBN刀具的磨削裝置,包括刀架、砂輪、砂輪固定裝置以及音頻傳感器，砂輪通過法蘭盤固定在砂輪固定裝置的左端，被磨削的刀具設置在刀架上，刀架設置在所述砂輪固定裝置的左側且與所述砂輪相對應，砂輪固定裝置包括主軸、同步永磁轉子、同步定子繞組、主軸前端蓋以及主軸后端蓋，同步永磁轉子套設在主軸上，同步定子繞組套設在同步永磁轉子上，主軸前端蓋設置在主軸的左端,還包括傳感器信號放大器，音傳感器通過傳感器信號放大器與外部的數控系統相連接。本發明的有益效果在于，提供一種用于PCD/CBN刀具的磨削裝置，能夠長時間地保證磨削精度、且磨削效率高、具有防碰撞等安全措施。
- 專利類型發明專利
- 申請人北京德銘納精密機械有限公司;
- 發明人王志晟;黃廣智;潘偉光;舒智勇;
- 地址100085 北京市海淀區上地十街一號輝煌國際中心1-1202
- 申請號CN201510219931.5
- 申請時間2015年04月30日
- 申請公布號CN104772664A
- 申請公布時間2015年07月15日
- 分類號B24B3/00(2006.01)I;B24B49/00(2012.01)I;
