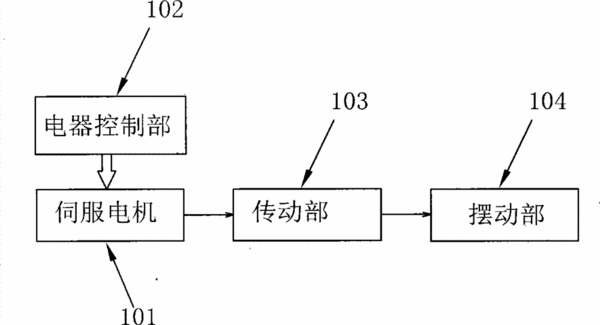

摘要：一種刀具磨削擺動裝置，該擺動裝置用于控制砂輪擺動，包括電機、用于將電機的轉動轉換成擺動部的直線運動的傳動部以及用于使砂輪擺動的擺動部，電機的輸出軸連接傳動部的輸入端，傳動部的輸出端連接擺動部，所述電機為伺服電機，該擺動裝置還包括電器控制部，該電器控制部的輸出端連接伺服電機的輸入端，用于控制伺服電機，從而控制擺動部的擺動。本實用新型通過軟件程序控制伺服電機的運轉從而控制砂輪的擺動，可避免機械傳動的問題，使擺動實現正弦擺的理想情況，從而有效避免越程現象，使能達到最大的磨削效率(磨削線速度)和平穩性(直接影響粗糙度)而提高磨削精度。
- 專利類型實用新型
- 申請人北京德銘納精密機械有限公司;
- 發明人舒智勇;王志晟;
- 地址100085 北京市海淀區上地十街1號輝煌國際1-1202室
- 申請號CN201220110612.2
- 申請時間2012年03月22日
- 申請公布號CN202528013U
- 申請公布時間2012年11月14日
- 分類號B24B3/00(2006.01)I;
