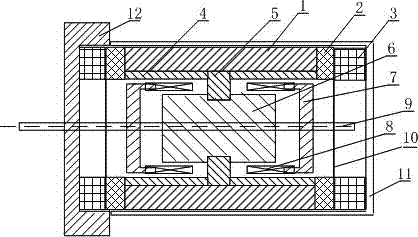

摘要：本實用新型公開了一種動平衡電測用振動傳感器裝置，主要包括振動體組件、駐體組件和振動膜片。振動信號由雙膜片和頂桿組成的拾振單元輸入，頂桿帶動振動體和駐體體間的相對運動，變化的線圈磁通量而產生感應電動勢，引出該電信號作為振動傳感器的輸出，從而實現了將機械振動能轉化為電能。其特征在于：組件化結構使其能靈活選用動圈或動磁鐵的方式，選擇不同柔性的膜片可改變傳感器靈敏度，為動平衡電測提供普適性的振動傳感器，通用性好，靈敏度調節容易；設計的漸開線鏤空結構的圓形彈簧片，除具有傳統波形彈片同樣的定心和導向性能外，具有更強的抗側向失穩能力，其剛度非線性也更??；反串聯的雙線圈結構比傳統的單線圈傳感器有更好的線性度；所用元件容易制造，成本較低。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人萬振華;何超;姜法永;周立;王蕓;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201420703249.4
- 申請時間2014年11月21日
- 申請公布號CN204255491U
- 申請公布時間2015年04月08日
- 分類號G01H11/02(2006.01)I;G01M1/02(2006.01)I;
