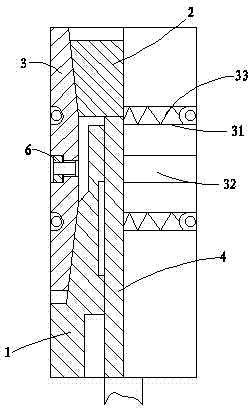

摘要:一種加工薄壁缸套外圓的專用夾具,包括支座、脹芯和脹套,脹套為一由多瓣弧形片組成的空心柱體,其內孔的上、下端均設有內錐面,脹芯內設于脹套上端部分,其外周壁設于與脹套上端內錐面配合的外錐面,脹套下端部分外套于支座上,支座上設有與脹套下端內錐面配合的外錐面。脹套采用多瓣式設計,由氣缸控制其脹開或收縮,工件外套于脹套上,脹套脹開后,工件與脹套之間不存在著間隙,而且,脹套脹開力的大小可通過調節氣缸氣壓來調節,從而有效的解決了工件在加工過程中的變形或松動的現象,提高工件的加工精度。
- 專利類型實用新型
- 申請人九江精密測試技術研究所;
- 發明人陳童詩;余成毅;孫如嶺;
- 地址332005 江西省九江市九瑞大道83號
- 申請號CN201420701962.5
- 申請時間2014年11月21日
- 申請公布號CN204248004U
- 申請公布時間2015年04月08日
- 分類號B23B31/40(2006.01)I;B24B41/06(2012.01)I;
