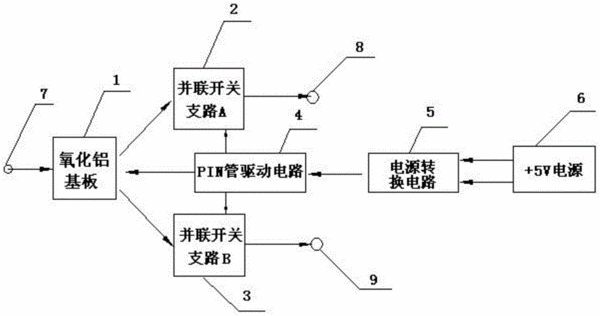

摘要：本實用新型公開了一種新型L波段大功率開關，它包括電路板、氮化鋁基板；并聯開關支路A、并聯開關支路B、PIN管驅動電路、電源轉換電路、+5V電源、輸入端口、輸出端口A和輸出端口B；電源轉換電路的一端和+5V電源相連接、另一端連接在PIN管驅動電路上；電路板上設置有氮化鋁基板；PIN管驅動電路分別與并聯開關支路A、并聯開關支路B、氮化鋁基板相連接。本實用新型實現了小型化設計獲得較小的尺寸，通過采用過氮化鋁基板的高導熱性能與低微波損耗獲得較好的功率容量，且結構簡單、造價低，更加適合在雷達系統中使用。
- 專利類型實用新型
- 申請人北京中訊四方科技股份有限公司;
- 發明人魏新;
- 地址100094 北京市海淀區永豐產業基地永捷北路3號A座2層201
- 申請號CN201420743350.2
- 申請時間2014年12月01日
- 申請公布號CN204244212U
- 申請公布時間2015年04月01日
- 分類號H03K17/94(2006.01)I;
