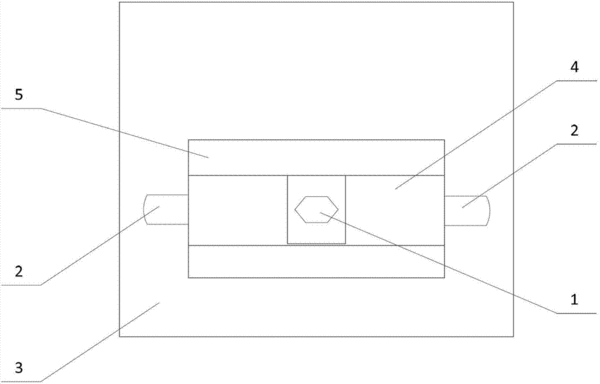

摘要：本實用新型提供了一種聲表面波器件的測試夾具，包括導電膜、兩個SMA接頭、鋁質基座、原件定位板和PCB板，所述PCB板設置在所述鋁質基座上，所述兩個SMA接頭分別設置在所述PCB板的兩端，所述元件定位板設置在所述PCB板上，所述導電膜設置在所述元件定位板上。本實用新型通過導電膜將聲表面波器件的外電極和PCB板連接，由于導電膜的柔軟性保證了這種連接的準確性、可靠性和可重復性，不僅用于科研試驗也可用于批量生產，并且在進行高頻產品測試時，測試結果更接近器件的固有性能。
- 專利類型實用新型
- 申請人北京中訊四方科技股份有限公司;
- 發明人董啟明;
- 地址100194 北京市海淀區蘇家坨鎮聶各莊路7號
- 申請號CN201220640748.4
- 申請時間2012年11月28日
- 申請公布號CN203216942U
- 申請公布時間2013年09月25日
- 分類號G01R1/04(2006.01)I;
