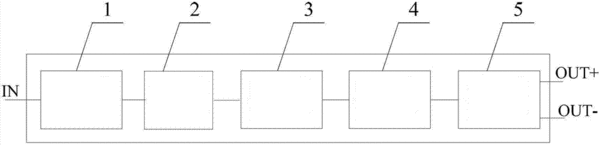

摘要：本實用新型提供了一種放大檢波設備，包括帶通濾波電路、線性放大電路、低通濾波電路、檢波電路和差分轉換電路，帶通濾波電路的信號輸出端與線性放大電路的信號輸入端連接，線性放大電路的信號輸出端與低通濾波電路的信號輸入端連接，低通濾波電路的信號輸出端與檢波電路的信號輸入端連接，檢波電路的信號輸出端與差分轉換電路的信號輸入端連接。本實用新型提供的放大檢波設備通過將信號經過放大濾波均衡后，檢波出電壓信號，然后將檢波后的單端信號進行差分轉換得到一組基線電平可調、對數斜率可調、幅度相等的差分電平，實現了一種具有較大檢波線性動態范圍且能實現較高靈敏度檢波的檢波設備。
- 專利類型實用新型
- 申請人北京中訊四方科技股份有限公司;
- 發明人董啟明;
- 地址100194 北京市海淀區蘇家坨鎮聶各莊路7號
- 申請號CN201220640653.2
- 申請時間2012年11月28日
- 申請公布號CN203086406U
- 申請公布時間2013年07月24日
- 分類號H03D1/18(2006.01)I;H03D1/02(2006.01)I;
