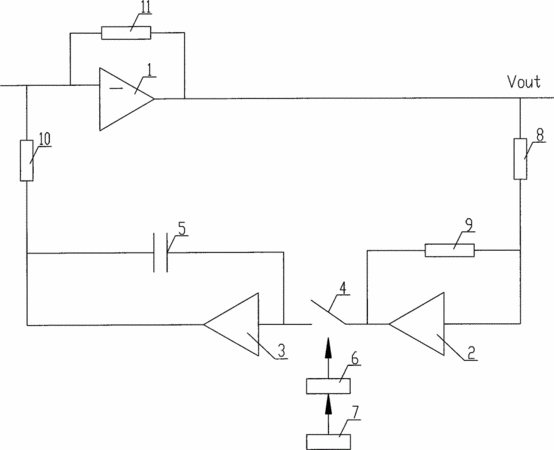

摘要：本發明涉及分析儀器信號檢測通道領域，特別是涉及一種有效扣除信號檢測中的直流干擾和多通道測量時信號通道之間的相互干擾和直流漂流自動扣除電路，該電路是由三個運算放大器、信號發生器、邏輯組合單元以及積分電容和多個電阻組成，第一運算放大器的輸入端與光譜儀器光電檢測器的輸出端連接，第二運算放大器與第三運算放大器之間串接有一個程控開關，積分電容并聯在第三運算放大器上，第三運算放大器為積分器，當程控開關導通時，第二運算放大器的輸出經第三運算放大器將信號保持在積分電容上，并施加到第一運算放大器的反向端，實現負反饋。本發明通道間干擾和直流漂流自動扣除電路的設計，不使用隔直電容，有效減少了信號失真。
- 專利類型發明專利
- 申請人北京海光儀器有限公司;
- 發明人李明章;杜江;孫鵬;閆京山;
- 地址100015 北京市朝陽區酒仙橋東路1號M3樓
- 申請號CN201510067758.1
- 申請時間2015年02月10日
- 申請公布號CN104660236A
- 申請公布時間2015年05月27日
- 分類號H03K17/94(2006.01)I;
