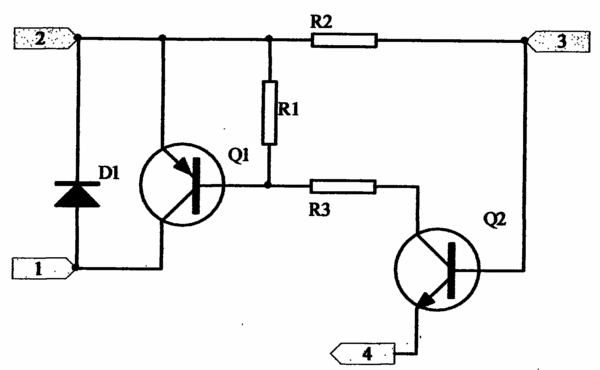

摘要：一種有源器件無源開關，包括四個端口，1和2端為兩個信號端，3端為控制端，4端為開關與信號的共地端。通常情況下，1端和2端直接連通，即默認狀態下(三端沒有控制信號的情況下)，此開關處于常通狀態；只有在3端加上控制低電平的時候，此開關才斷開，信號不允許通過。其具體技術方案是在2端和1端之間正向接入一二極管D1，在1端、2端接入一三極管Q1的集電極和發射極，Q1基極與Q2的集電極，Q2的基極和發射極分別與3端和4端連接。
- 專利類型實用新型
- 申請人北京友信宏科電子科技有限公司;
- 發明人劉平;曾慶臣;李雅寧;李萌;
- 地址100089 北京市海淀區紫竹橋廣源大廈二層
- 申請號CN201020250066.3
- 申請時間2010年07月07日
- 申請公布號CN201742384U
- 申請公布時間2011年02月09日
- 分類號H03K17/94(2006.01)I;G01M15/11(2006.01)I;
