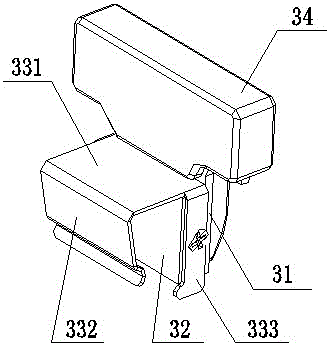

摘要:本實用新型公開一種斷路器溫度傳感器的安裝結構,其包括斷路器上的蓮花觸頭、蓮花觸頭上的蓮花瓣片以及溫度傳感器;溫度傳感器包括PCBA板、導熱塊以及底座;PCBA板與導熱塊焊接固定;導熱塊固定在底座上;溫度傳感器的底座卡扣在蓮花瓣片上,通過導熱塊檢測溫度;底座包括底座板、沿底座板長邊彎曲的彈片以及沿底座板短邊呈90°角彎曲的卡扣,卡扣的端部設有卡勾。本實用新型的溫度傳感器為一種新型、結構簡單的傳感器,溫度傳感器的不銹鋼底座采用卡扣方式安裝在蓮花瓣片上,安裝和拆卸方便;溫度傳感器上的導熱塊緊密接觸蓮花瓣片,直接準確的檢測蓮花瓣片處的溫度。
- 專利類型實用新型
- 申請人北京中訊四方科技股份有限公司;
- 發明人張敬鈞;王建;趙亞迪;
- 地址100000 北京市海淀區永豐產業基地永捷北路3號A座2層201
- 申請號CN201620154513.2
- 申請時間2016年03月01日
- 申請公布號CN205403981U
- 申請公布時間2016年07月27日
- 分類號G01K1/14(2006.01)I;G01K1/16(2006.01)I;
