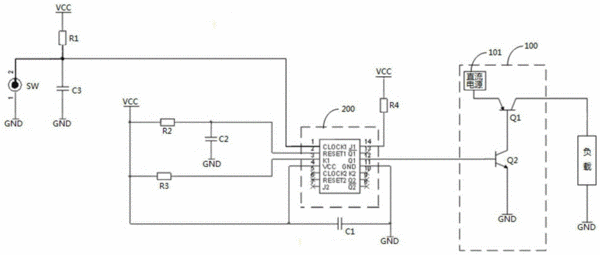

摘要:本申請公開了一種開關狀態鎖存電路,包括非鎖止開關、可控電源和JK觸發器,其中:所述JK觸發器在時鐘脈沖上升沿狀態保持、在時鐘脈沖下降沿狀態翻轉;所述非鎖止開關一端接地,另一端接入高電平以及所述JK觸發器的時鐘脈沖輸入端;所述可控電源的控制端接所述JK觸發器的狀態輸出端,在有效控制成本的前提下,實現了對電路開關狀態的鎖存。
- 專利類型實用新型
- 申請人北京經緯恒潤科技有限公司;
- 發明人趙翔;
- 地址100101 北京市朝陽區安翔北里11號B座8層
- 申請號CN201520732923.6
- 申請時間2015年09月21日
- 申請公布號CN205005034U
- 申請公布時間2016年01月27日
- 分類號H03K17/94(2006.01)I;
