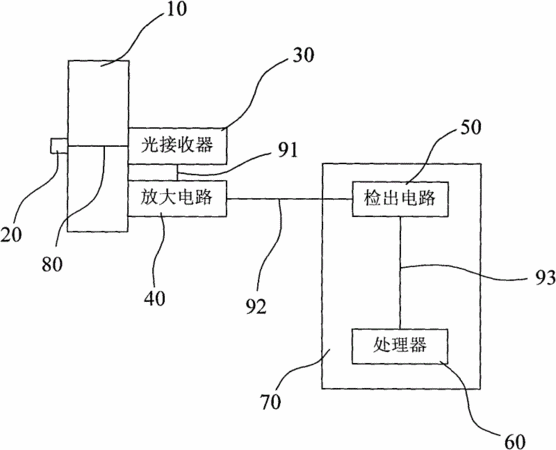

摘要:本實用新型公開一種投影儀的光學尋邊器,包括投影屏、光纖檢光器、光接收器、放大電路、檢出電路、處理器以及尋邊器電箱,其中所述光纖檢光器、光接收器和放大電路設置于投影屏上,所述檢出電路和處理器設置于尋邊器電箱中。藉此,一方面使得用于連接光纖檢光器和光接收器的光纖長度較短,降低了使用成本;另一方面由于光接收器、放大電路都位于投影屏上,兩者相距極短,電信號經放大電路放大后耐雜訊度高,不容易受干擾,加之光纖檢光器很細小,其分辨力高,從而減小了測量誤差,使得測量結果更為精確。
- 專利類型實用新型
- 申請人廣東萬濠精密儀器股份有限公司;
- 發明人李力強;巫孟良;
- 地址523000 廣東省東莞市長安鎮廈邊管理區上朗路廣東萬濠精密儀器股份有限公司
- 申請號CN201020512675.1
- 申請時間2010年08月31日
- 申請公布號CN201819673U
- 申請公布時間2011年05月04日
- 分類號G01B11/24(2006.01)I;G03B21/00(2006.01)I;
