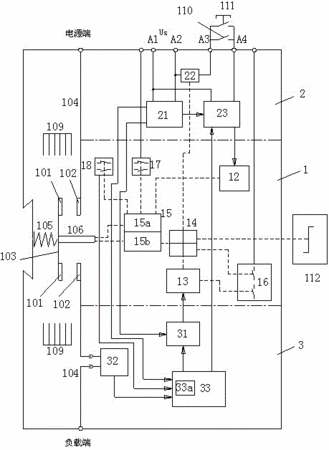

摘要：本實用新型公開了一種多功能控制與保護開關電器，包括含主電路、控制電磁鐵、脫扣電磁鐵和操作機構的動力模塊，所述操作機構通過機械控制觸頭通斷控制電磁鐵的電源回路，所述操作機構與信報觸頭模塊和脫扣電磁鐵機械關聯，所述操作機構通過傳動機構實現主電路的分斷與閉合；含脫扣電磁鐵驅動電路、電流傳感器和信號處理控制單元的保護模塊；以及分別提供電源給控制電磁鐵驅動電路、脫扣電磁鐵驅動電路和信號處理控制單元的電源模塊。本實用新型提供的多功能控制與保護開關電器，通過采用一體式模塊化的結構設計，提供兼具接觸器的控制功能、斷路器的短路分斷功能以及過載繼電器的過載保護功能的開關電器。
- 專利類型實用新型
- 申請人上海電科電器科技有限公司;蘇州萬龍電氣集團股份有限公司;江蘇凱隆電器有限公司;
- 發明人曾萍;胡景泰;朱文灝;
- 地址200063 上海市普陀區武寧路505號
- 申請號CN201020299285.0
- 申請時間2010年08月20日
- 申請公布號CN201781272U
- 申請公布時間2011年03月30日
- 分類號H02H7/22(2006.01)I;
