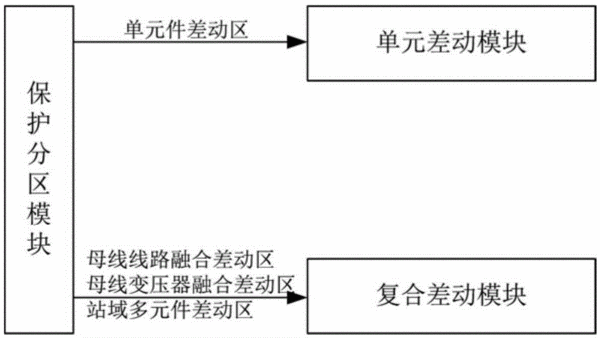

摘要:本發明公開了電力系統繼電保護技術領域中的一種基于差動靈活交疊分區的站域保護系統及其保護方法。保護系統包括保護分區模塊、單元差動模塊和復合差動模塊,保護分區模塊分別與單元差動模塊和復合差動模塊相連;保護方法為:根據變電站及其相連線路的連接關系,劃分站域差動保護范圍;根據單元件差動區,基于電流差動原理識別故障元件,向故障元件的關聯斷路器發送跳閘信號;根據差動保護范圍劃分結果中的母線線路融合差動區、母線變壓器融合差動區和站域多元件差動區,基于電流差動原理識別站域范圍內的故障元件,向對應的斷路器發送跳閘信號。本發明有效改善了高壓元件后備保護的性能,同時顯著提高了中低壓元件后備保護的性能。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人馬靜;史宇欣;馬偉;閆新;王增平;
- 地址102206 北京市昌平區回龍觀朱辛莊2號
- 申請號CN201410073984.6
- 申請時間2014年03月01日
- 申請公布號CN103779843B
- 申請公布時間2016年04月20日
- 分類號H02H7/22(2006.01)I;H02H7/045(2006.01)I;
