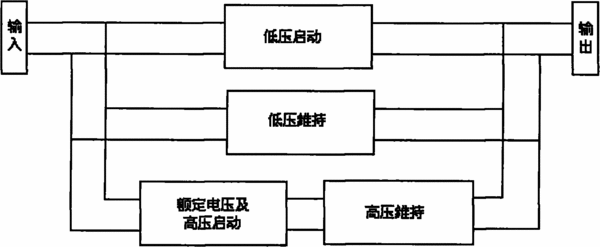

摘要：本實用新型涉及交流接觸器低壓保護電路，該電路包括并聯的低壓啟動控制電路和低壓維持控制電路，所述低壓啟動控制電路包括第一驅動電路、與所述第一驅動電路連接的第一繼電器、第一整流電路、與第一整流電路兩端連接的第一開關組以及通過第一開關組與第一整流電路連通的線包控制器；所述低壓維持控制電路包括第二驅動電路、與所述第二驅動電路連接的第二繼電器、第二整流電路、與第二整流電路兩端連接的第二開關組以及通過第二開關組與第二整流電路連通的線包控制器；所述第二整流電路另外兩端分別與變壓器相連。本實用新型在交流低壓時可以吸合，線包僅需要較低的功耗來維持；在交流高壓時能夠長時間工作，并且線圈的壽命不受影響。
- 專利類型實用新型
- 申請人中達電通股份有限公司;
- 發明人陸寶華;石堅;詹圣益;
- 地址201209 上海市浦東新區曹路鎮民夏路238號
- 申請號CN200920078098.7
- 申請時間2009年07月10日
- 申請公布號CN201466692U
- 申請公布時間2010年05月12日
- 分類號H02H7/22(2006.01)I;
