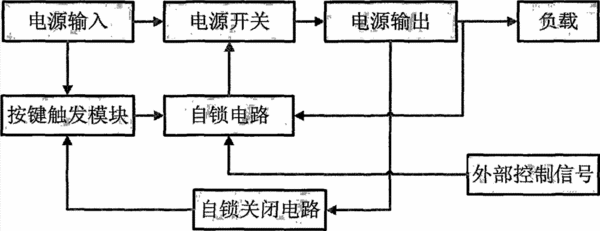

摘要:本實用新型提出一種電源開關自動關斷控制裝置,所述控制裝置包括:電源開關,自鎖電路,自鎖關閉電路,按鍵觸發模塊;所述電源開關用于接收自鎖電路控制信號維持外部輸入電源與用電負載的電路通斷;所述自鎖電路用于接收按鍵觸發模塊的觸發信號及自鎖關閉電路的控制信號經處理后發出控制信號給電源開關以維持電源開關的通斷;所述自鎖關閉電路用于接收按鍵觸發模塊觸發信號經處理后發出控制信號;所述按鍵觸發模塊用于發出觸發信號;所述按鍵觸發模塊與外部輸入電源,自鎖關閉電路,自鎖電路電連接;所述自鎖電路與電源開關、自鎖關閉電路電連接。本實用新型具有控制靈活,節能,延長使用壽命與消除設備電流泄漏問題及安全隱患的優點。
- 專利類型實用新型
- 申請人深圳眾為興技術股份有限公司;
- 發明人宋元應;王曉剛;
- 地址518052 廣東省深圳市南山區藝園路馬家龍田廈產業園5樓
- 申請號CN201220203473.8
- 申請時間2012年04月26日
- 申請公布號CN202586306U
- 申請公布時間2012年12月05日
- 分類號H02H7/22(2006.01)I;
