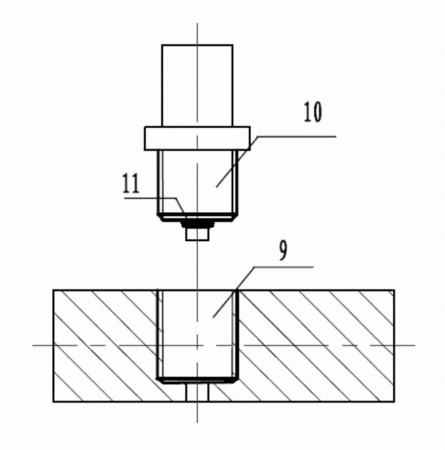

摘要：本實用新型公開了一種光纖渦輪流量計探頭的密封結構，采用階梯式密封結構,光纖探頭為多模玻璃光纖，外側有探頭護套,光纖探頭凸臺的前段為螺紋段,探頭端部中間有凸出的小圓柱段；管壁金屬外殼上有垂直于管壁軸線的管壁階梯孔,管壁階梯孔有內螺紋,管壁階梯孔底部中間有圓孔。密封墊圈位于光纖探頭凸出的圓柱段根部,光纖探頭垂直于管壁軸線方向與管壁階梯孔固定配合，實現高壓環境的液體流量準確測量。密封結構減小了由管壁打孔對液體流動狀態造成的影響；光纖探頭采用螺紋安裝，既有密封效果又易于安裝和拆卸；本實用新型的密封墊圈為圓圈形結構,能被壓緊并產生良好的抗壓效果，配合螺紋可保證在高壓液體的流量測量中不漏液。
- 專利類型實用新型
- 申請人西北工業大學;
- 發明人郭迎清;薛海東;杜玉環;賀琛;張小棟;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201420465447.1
- 申請時間2014年08月18日
- 申請公布號CN204085579U
- 申請公布時間2015年01月07日
- 分類號G01F1/28(2006.01)I;
